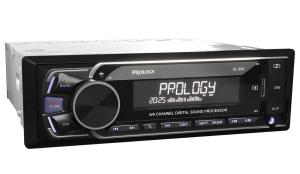

PROLOGY SL-300

PROLOGY SL-300 – 6-канальная автомагнитола со встроенным процессором DSP, цифровым усилителем D-класса и максимальной мощностью 100 Ватт в каждом из шести каналов. Устройство обеспечивает прием радиостанций в диапазоне FM, воспроизведение медиафайлов форматов MP3, WAV и FLAC, записанных на microSD или USB-накопители, а также передачу звука с внешних источников через линейный аудиовход и беспроводной интерфейс Bluetooth. Поддерживается управление мобильным телефоном через интерфейс Bluetooth (ver. 5.1).

Магнитолой можно управлять при помощи приложения Prology DSP, установленного на смартфон с операционной системой Android.

ОСОБЕННОСТИ МОДЕЛИ PROLOGY SL-300

• ФРОНТ +ТЫЛ + САБ! Шесть каналов усилителя с повышающим преобразователем питания 24 В выдают до 100 Ватт в каждом из каналов и позволяют подключать без внешнего усилителя четыре канала и два пассивных сабвуфера
• Максимальная выходная мощность 6 х 100 Вт, поддержка акустики на 4 и 8 Ом
• Интеллектуальная температурная защита усилителя
• Встроенный 8-канальный DSP аудиопроцессор на чипе Asahi Kasei AK7604VQ
• DSP позволяет подрезать сигнал снизу и сверху на любой частоте от 20 Гц до 20 кГц в каждой паре каналов
• Крутизна фильтров регулируется до 48 дБ/октава
• Настройка временных задержек для каждого канала
• Параметрический эквалайзер 28 полос регулировки, настраиваемых вручную, 3 пользовательских и 7 заводских предустановок
• Тонкомпенсация Bass Boost (5 регулировок)
• Возможность включения в режимах 2-WAY, 3-WAY, 6.2CH
• Универсальные возможности для построения сложной звуковой системы в автомобиле: 6-канальный линейный RCA-аудиовыход для подключения внешних усилителей, 2 выхода RCA для подключения сабвуфера
• Управление и настройка с помощью нового приложения Prology DSP для смартфонов на платформе Android
• Высокоскоростной цифровой  PLL-тюнер  FM-диапазона с памятью на 18 станций c поддержкой RDS EON и режимом автоматического поиска радиостанций
• Воспроизведение файлов в форматах MP3, WAV и FLAC
• Фронтальный разъём microSDXC
• Фронтальный разъём для подключения USB-накопителей, поддержка носителей объёмом до 256 ГБ
• Фронтальный разъём для подключения USB с возможностью быстрой зарядки (макс. ток 3 Ампера)
• Фронтальный разъём AUX 3,5 мм mini-jack
• Вход mini-jack 3,5 мм для подключения внешнего микрофона BT на задней панели корпуса
• Поддержка Bluetooth-профилей: A2DP и AVRCP – воспроизведение музыки, управление воспроизведением; HFP, HSP – BT hands-free
• Установленная версия Bluetooth: 5.1
• Пульт дистанционного управления
• Многоцветная переключаемая подсветка передней панели
• Многострочный сегментный дисплей
• Стандартный монтажный размер 1DIN
• Минимальная установочная глубина 170 мм

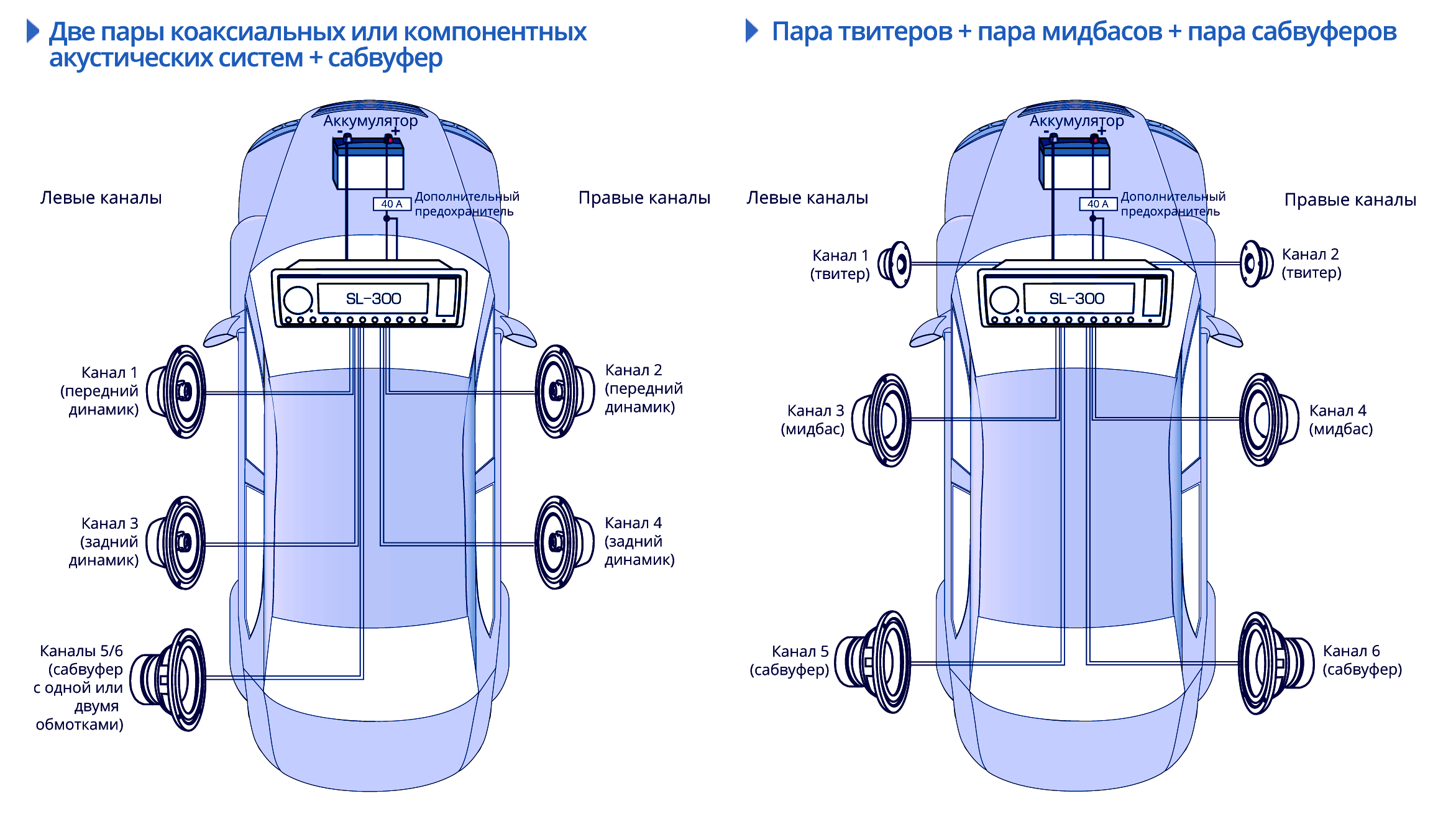

Подключение без внешнего усилителя четырех каналов, двух пассивных сабвуферов

или пассивного сабвуфера с двумя обмотками  по 4 Ом

Обратите внимание!

В этом устройстве используется мощный усилитель, и для безопасной работы следует учитывать определенные технические требования, несоблюдение которых может привести к выходу из строя бортовой проводки автомобиля или возгоранию.

Перед установкой и подключением устройства необходимо ВНИМАТЕЛЬНО изучить инструкцию по эксплуатации!

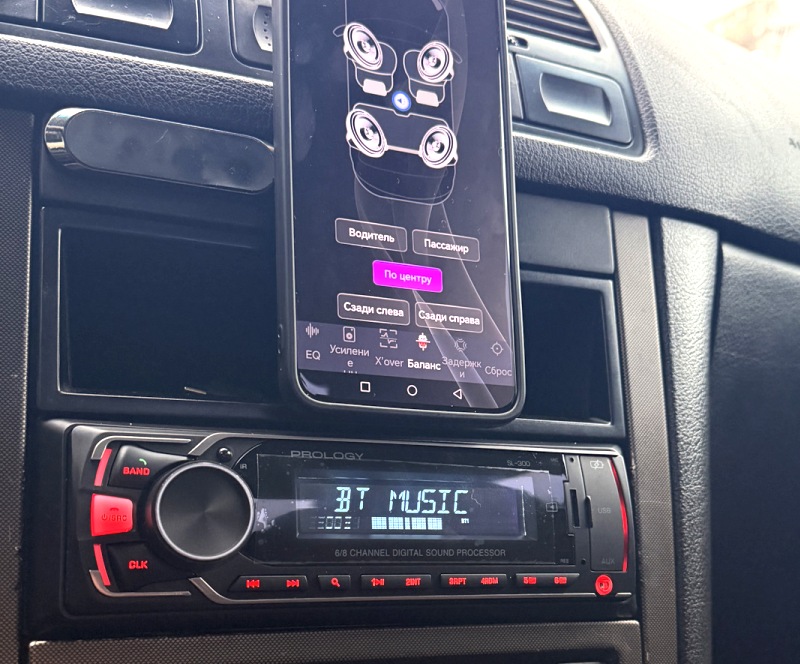

Устройством можно управлять при помощи мобильного приложения Prology DSP, установленного на смартфон с операционной системой Android.

Приложение Prology DSP превращает ваш смартфон в инструмент для индивидуальной настройки звука и управления функциями автомагнитолы PROLOGY.

Приложение Prology DSP позволяет: регулировать громкость; управлять многополосным эквалайзером; выбирать источник аудиосигнала; настраивать цвет подсветки передней панели; поддерживать голосовое сопровождение от навигационных приложений, запущенных на смартфоне; отображать ID3-информацию о воспроизводимых треках. В приложении отображаются настройки: для сабвуферных выходов (частота среза, порядок фильтра, фаза сигнала); для фронтальных выходов (частота среза, порядок фильтра, временные задержки для каждого канала); возможность сохранения до 3 персональных установок звучания.

Примечание:
*Функционал приложения зависит от модели автомагнитолы Prology. Поддержка приложения указывается в инструкции пользователя.

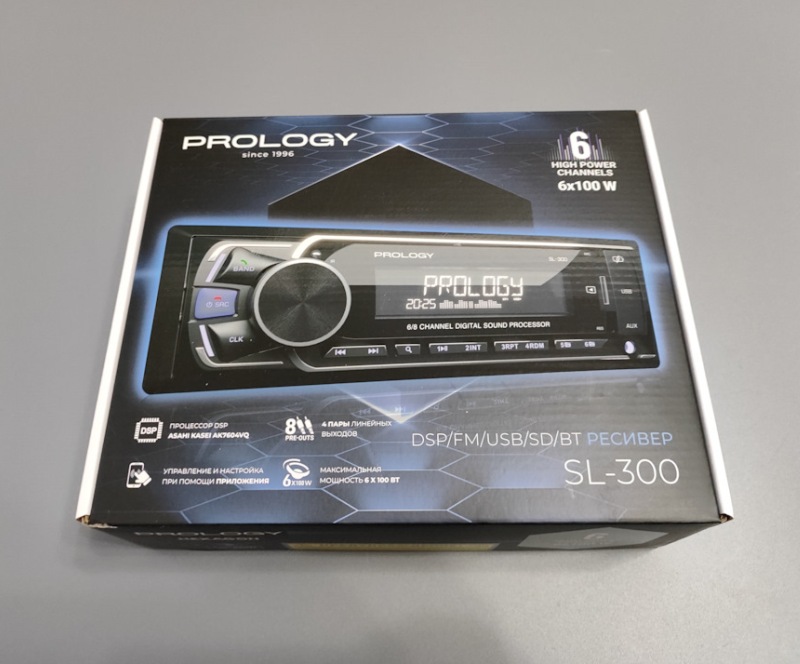

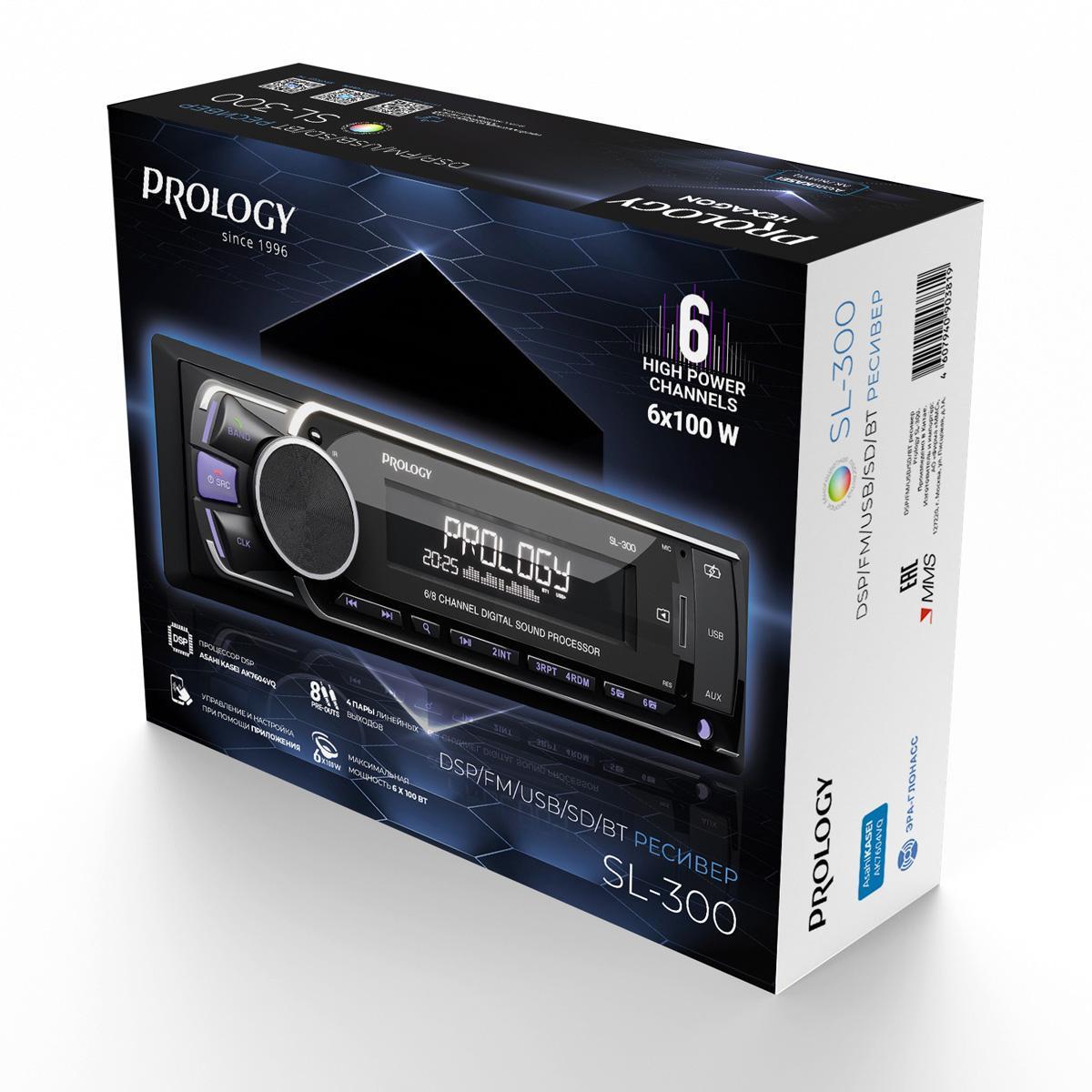

КОМПЛЕКТ ПОСТАВКИ PROLOGY SL-300

•  Устройство PROLOGY SL-300
•  Соединительные кабели
•  Пульт дистанционного управления
•  Краткое руководство пользователя

 + Подарок - проводной внешний микрофон громкой связи

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PROLOGY SL-300

Основные

• Напряжение питания — 12 В постоянного тока;
• Предельные значения напряжения питания — 11 – 14,4 В;
• Номинал встроенного предохранителя — 40 А;
• Полярность источника питания — Только системы с заземлением отрицательного полюса батареи;
• Максимальная выходная мощность — 6 x 100 Вт;
• Потребляемая мощность — 500 Вт;
• Рекомендуемое сопротивление динамиков — 4 – 8 Ом;
• Установочные размеры устройства (Ш x В x Г) — 178 x 50 x 170 мм;
• Цвета подсветки кнопок — Зеленый, синий, красный, жёлтый, голубой, фиолетовый, белый, режим авто;
• Эквалайзер  — 28 полос, настраиваемых вручную (через приложение), + 3 ячейки памяти для пользовательских и 7 для заводских предустановок;
• Усилитель — встроенный цифровой усилитель D-класса с интеллектуальной температурной защитой;
• Аудиопроцессор — встроенный процессор DSP;
• Диапазон рабочих температур — -20...+60 °С;
• Температура хранения — -30...+70 °С;
• Допустимая влажность при работе — 45...80 %;
• Допустимая влажность при хранении — 30...90 %;

FM-приемник

• Диапазон частот — 87,5 – 108 МГц;
• Полезная чувствительность (отн. с/ш - 30 дБ) — 12 дБ (мкВ);
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот (-3 дБ) — 20 – 12500 Гц;

USB/ SD

• Отношение сигнал-шум, не менее — 65 дБ;
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 20 – 18000 Гц (-1 дБ);
• Диапазон воспроизводимых частот — 10 – 20000 Гц (-3 дБ);

Модуль Bluetooth

• Версия — 5.1;
• Максимальная дальность действия — 5 м;
• Поддерживаемые профили — HFP, HSP, A2DP, AVRCP;
• Отношение сигнал-шум, не менее — 65 дБ;
• Диапазон воспроизводимых частот — 20 – 18000 Гц (-1 дБ);
• Диапазон воспроизводимых частот — 10 – 20000 Гц (-3 дБ).
