PROLOGY RX-4.100 KRAKEN - 4 / 3 / 2-канальный цифровой усилитель мощности, класс D. (Мощность RMS 4 x 100 / 150 Вт - 4 / 2 Ом, мостовой режим 2 х 300 Вт).

Ключевые особенности и преимущества:

• Быстрая и удобная инсталляция.

Усилитель имеет габариты всего 16,8 х 10,5 x 4,8 см, поэтому вы легко найдете ему место не только традиционно в багажнике, но и под сиденьем или даже под передней панелью. Единственное условие – не забывать про достаточную конвекцию воздуха вокруг корпуса, и усилитель будет радовать вас долгой и надежной работой.

• Серьезные показатели мощности.

Усилитель работает на современных чипах D-класса, позволивших «упаковать» в небольшой корпус весьма серьезные силовые способности. С каждого канала вы получаете 100 Вт чистой, неискаженной мощности на 4-омную акустику, а при подключении 2-омной – до 150 Вт.

• Возможность мостового включения каналов.

Любая пара каналов может быть объединена в мост для работы, например, на сабвуфер. Для этого подходят только 4-омные модели (например, отлично подходят сабвуферы серии Kraken) – в этом случае усилитель сможет выдать на саб до 300 Вт неискаженной мощности

• Чистое и красивое звучание.

В усилителе применены силовые драйверы D-класса (UcD) MA5332 от Infineon Technologies. Принцип их работы несколько иной, нежели у традиционного D-класса, такие усилители намного точнее повторяют подаваемый сигнал и отличаются низкими гармоническими и динамическими искажениями. Как результат, звучание RX-4.100 не просто сопоставимо, но и превосходит детальностью и энергетикой даже более дорогие усилители традиционного АВ-класса.

• Эффективный апгрейд штатных систем.

Усилитель оснащен не только обычными линейными входами (RCA), но и высокоуровневыми (Hi-Level). Последние позволяют использовать RX-4.100 для легкого и эффективного апгрейда штатных систем, подключая его к выходам ГУ вместо штатных динамиков. Результат такого апгрейда – возросшая мощность вашей аудиосистемы, а также возможность использовать вместо простых штатных динамиков более серьезную и качественную акустику.

• Подключение по одной или двум парам каналов.

Если вы используете магнитолу с одной парой RCA, селектор входов 4 ch / 2 ch позволяет распределить сигнал на выходах усилителя по 4 динамикам без использования дополнительных проводов и разветвителей. В обычном режиме (4 ch) каждая пара каналов усиления берет сигнал со своей пары входов. А в режиме 2 ch усилитель можно подключать по одной паре.

• Возможности настройки.

В системах без процессора вы можете задействовать собственные кроссоверные фильтры усилителя – в каждой паре каналов доступны фильтр высоких частот – HPF (ограничивает сигнал ниже выставленной частоты настройки) или фильтр низких частот – LPF (ограничивает сигнал выше выставленной частоты настройки). Диапазоны настройки оптимизированы для применения в классических системах с фронтальными и/или тыловыми акустическими системами и/или сабвуфером.

Возможности применения в системах:

• С фронтальными и тыловыми динамиками.

Используйте в обеих парах каналов ФВЧ (HPF), которые ограничат подачу на динамики слишком глубокого баса и тем самым повысят их запас перегрузочной способности.

• С фронтальными динамиками и сабвуфером.

В каналах, к которым подключена фронтальная акустика, включите ФВЧ (HPF), а в каналах сабвуфера включите ФНЧ (LPF), и он будет воспроизводить только положенный ему низкочастотный диапазон. Важное замечание – для мостового включения подходят сабвуферы с номинальным импедансом 4 Ом, например, серии Kraken. Не используйте сабвуферы с сопротивлением ниже 4 Ом.

• С поканальным подключением фронтальных акустических систем.

Усилитель прекрасно показывает себя в системах с процессором (внешним или встроенным в ГУ, как, например, в моделях серии Kraken). В этом случае одна пара каналов работает на твитеры, вторая – на мидбасовые динамики. Отключите встроенные кроссоверные фильтры усилителя (положение OFF), частотное деление между полосами в таких системах берет на себя процессор.

Технические характеристики:

• Тип усилителя - Цифровой, класс D
• 4 / 3 / 2-канальный цифровой усилитель мощности
• Номинальная выходная мощность (4 Ом), Вт - 4 х 100
• Максимальная выходная мощность (4 Ом), Вт - 4 х 120
• Номинальная выходная мощность (2 Ом), Вт - 4 х 150
• Максимальная выходная мощность (2 Ом), Вт - 4 х 170
• Выходная мощность при мостовом подключении (4 Ом), Вт - 2 х 300
• Диапазон воспроизводимых частот (-3 дб), Гц - 10-40000
• Диапазон воспроизводимых частот (-1 дб), Гц - 10-31500
• Входная чувствительность RCA-входов, В - 0,2-6
• Коэффициент гармонических искажений, % - < 0,15
• ФНЧ/ФВЧ, Гц - 40-250 (12 дБ/окт.)
• Электронный кроссовер с плавной регулировкой (HPF / LPF / FLAT)
• Линейные входы RCA
• Входы высокого уровня
• Предохранитель, А - 2 х 25
• Отношение сигнал/шум, дБ - > 90
• Потребление (макс.), Вт - 800
• Габариты (Ш х Г х В), мм - 167,5 х 105 x 48

Комплект поставки:

• Устройство PROLOGY KRAKEN RX-4.100
• Комплект для крепежа
• Кабель для подключения к высокоуровневому входу
• Руководство пользователя
• Инструкция пользователя

Находится в категориях:

• Автомобильные усилители мощности

КРАКЕН УСИЛИВАЕТСЯ

Тест компактного 4-канального усилителя Prology RX-4.100 Kraken

Ссылка на оригинал статьи на сайте carmus.ru

На весенней дилерской конференции компания «ММС» намекнула о предстоящем расширении модельного ряда Kraken, и вот, спустя немного времени, серия пополнилась отдельным усилителем. Пока вышла одна модель, но, судя по всему, не последняя. 4-канальник оказался довольно интересным и в некоторых моментах даже неожиданным, так что внимания, определённо, заслуживает. Особенно с учётом цены.

Полный модельный индекс усилителя – Prology RX-4.100 Kraken, на момент теста стоит 10990 рублей – более чем умеренно.

ПЕРВОЕ ЗНАКОМСТВО, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

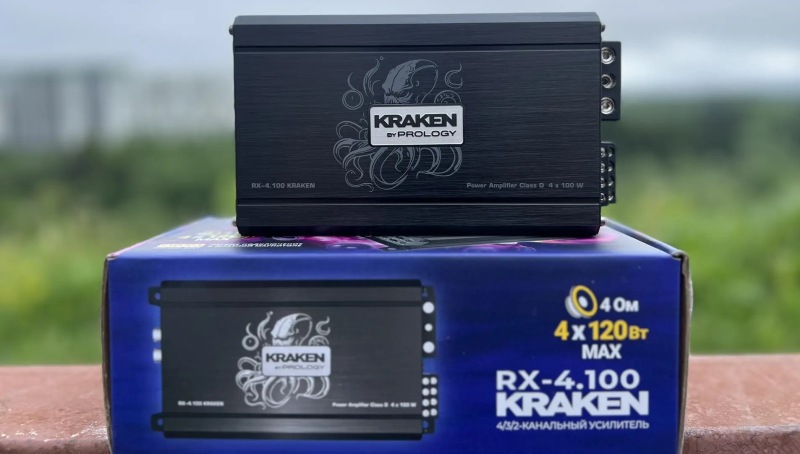

Усилитель очень компактный: всего 20 х 10,5 х 5 см уже с учётом клемм и ушек крепления. Предохранителей снаружи не видно, они скрыты внутри.

Подключаться можно как через традиционные линейные входы (например, если у вас обычное головное устройство), так и по высокому уровню (скажем, при апгрейде штатных систем). Есть селектор входов, позволяющий усилителю работать только от одной пары входов. А вот автоматического включения по наличию сигнала не предусмотрено, так что в любом случае придётся задействовать Remote.

Хвостик с разъёмом для подключения по высокому уровню, как обычно, идёт в комплекте.

Теперь немного начинки. Усилитель скомпонован довольно плотно, часть входных фильтров и управляющая слаботочка блока питания вынесены на субплаты.

Вдоль одной из стенок выстроились силовые ключи блока питания.

А вот чипы D-класса хоть и выглядят так, будто установлены без радиатора, всё же имеют тепловую связь с верхней крышкой корпуса. В этой части использованы весьма приличные силовые MA5332 – это самоосциллирующий D-класс (он же – UcD). Чипы появились сравнительно недавно (по крайней мере, даташит датирован 2020 годом) и уже очень неплохо показали себя.

В линейной части без лишних изысков, но и скатываться к дешману не стали – тут использованы проверенные «рабочие лошадки» TL072. В большинстве случаев их способностей хватит с запасом, хотя, если захочется большего, твик в этой части может дать прирост, усилительная часть позволяет (только тссс, я вам ничего не говорил, ибо гарантия и всё такое).

ИЗМЕРЕНИЕ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК

Первым делом – фильтры. Пары каналов 1/2 и 3/4 в этой части одинаковы – можно на выбор пустить сигнал в полную полосу, подрезать снизу или сверху.

Регулировка частот срезов – до 250 Гц, так что фильтры усилителя можно использовать при его работе целиком на фронт или тыл или при подключении мостом сабвуфера к одной из пар.

Если же захотите подключить фронт поканально (динамики в дверях и твитеры – к своим парам каналов), нужно будет подумать о процессорном ГУ.

К работе фильтров вопросов не возникло – крутизна среза и форма АЧХ не плавают в зависимости от выставленной частоты. Ну разве что вторая половина хода «крутилки» более чувствительна, чем первая, но при столь небольших пределах настройки это не слишком принципиально.

Теперь к работе усилительной части. На малом сигнале спектры чистенькие, ничего лишнего. Для информации, усилитель нагружен на 4 Ом. Очень хороший результат.

При повышении уровня сигнала (на спектрограмме он соответствует выдаваемой мощности около 2 Вт, усилитель по-прежнему нагружен на 4 Ом) частокола гармоник не возникает, спектр достаточно спокойный, не жёсткий.

Теперь распределение гармонических искажений по спектру. Нагрузка – 4 Ом, усилитель выдаёт 10 Вт. Тут традиционно: наименьшие искажения – на средних частотах, на НЧ и ВЧ – чуть выше.

Примечательный момент – если нагрузить усилитель на 2 Ом, принципиально это ничего не меняет, т. е. он может нормально работать и на такую нагрузку.

Как обычно, смотрю и фазовые искажения (упрощённо, это набеги одних частотных составляющих относительно других). Практически все усилители (за редкими исключениями в основном из верхнего эшелона) немного «смещают» сигнал на верхних частотах. В данном случае при работе на 4-омную нагрузку фаза уплывает к 20 кГц чуть больше, чем на 50 градусов, а на 2-омную нагрузку – на 70 градусов. В общем-то, в пределах обычных значений.

Теперь о том, что происходит с гармоническими искажениями на разной выдаваемой мощности. Питание усилителя – 14 Вольт от лабораторного блока Audison Symbatt 100, нагружены два канала из четырёх (оно как-то больше соответствует реальному применению усилителя). Для начала – сами графики, потом – пара комментариев:

Тут два примечательных момента. Первый – невысокие искажения на малом сигнале. Но это ещё и по спектрам было понятно. И кто там ещё гадости про D-класс говорить будет?

Второй момент – это начало ограничения сигнала. Обратите внимание, при какой мощности оно начинается (правая часть графика, когда КГИ начинает уходить вверх). Поначалу засомневался, перекалибровал измерительный комплекс и промерил ещё раз, но нет, всё верно. К тому же похожие результаты получились и у онлайн-журнала автозвук.рф. Пожалуй, Prology RX-4.100 – это один из «разогнанных» по питанию усилителей на MA5532, которые доводилось изучать. Хотя за пределы «даташитных» значений ещё не выходит, так что с надёжностью, будем надеяться, всё будет в порядке.

Если неохота рассматривать графики, вот вам готовые циферки силовых показателей:

Мощностные параметры Prology RX-4.100 (измерение на 1 кГц):

• Работа на 4 Ом, номинальная выходная мощность (THD=1%) – 124 Вт
• Работа на 4 Ом, номинальная выходная мощность (THD=5%) – 149 Вт
• Работа на 4 Ом, максимальная выходная мощность (THD=10%) – 167 Вт
• Работа на 4 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,02%

• Работа на 2 Ом, номинальная выходная мощность (THD=1%) – 229 Вт
• Работа на 2 Ом, номинальная выходная мощность (THD=5%) – 268 Вт
• Работа на 2 Ом, максимальная выходная мощность (THD=10%) – 291 Вт
• Работа на 2 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,02%

А ЧТО ПО ЗВУКУ?

Не первый раз убеждаюсь, что при правильной обвязке инфинеоновский самоосциллирующий D-класс на MA5332 даже в недорогих усилителях может очень многое. Удивительно, но при цене, едва переваливающей за 10 тысяч, здесь можно смело использовать термин Sound Quality.

Характер звука ясный, немного «подсушенный» в хорошем смысле – без «пыльной ламповой томности», но до холодной колкости дело тоже не доходит. Вообще, звучание не вызывает ощущения, что играет D-класс. Разрешение достаточное, чтобы с хорошими источниками и акустикой система передавала объём и глубину звуковой сцены.

Признаться, послушать этот усилитель довелось буквально через несколько дней после того, как отсудил на Финале SQC Club Russia два с половиной десятка участников, поэтому можно было бы придраться к небольшой «похожести» звучания ВЧ на разных композициях. Но, опять же, глядя на цену… Серьёзно? А вот сам факт, что усилитель заставляет подходить к оценке звучания «по-взрослому», уже примечателен.

КОРОТКО ПО ДЕЛУ. ДЛЯ КАКИХ ЗАДАЧ ВЫБИРАТЬ?

Недорогой усилитель, который, тем не менее, можно использовать не только в простых системах, но и в так называемом «начальном SQ», т. е. с претензиями на качественное звучание. Силовые способности позволяют сочетать практически с любой акустикой, за исключением, разве что, моделей с откровенно тяжёлыми мидбасовыми динамиками. Хотя в бюджете, адекватном усилителю, встретить такие – ещё нужно постараться. Словом, вполне удачная модель, которая должна понравиться многим.

• Сочетание компактности и выходной мощности
• Хорошее звучание, выходящее за рамки своей ценовой категории
• Есть высокоуровневые входы для подключения к штатным ГУ
• Не предусмотрено автовключение по наличию сигнала

  ---



Тест усилителя Prology RX-4.100 KRAKEN

Автор: Железный ШИХМАН. Ссылка на оригинал статьи

В линейке компонентов KRAKEN от Prology появился первый усилитель. Это цифровик класса D — позволяющий его использовать как 4/3/2-канальный усилитель. Компактный, но мощный универсал!

НАШЕСТВИЕ КРАКЕНОВ

Признаюсь сразу — к компонентам Prology у меня особое отношение. Свой путь в автозвуке я начинал именно с них, а первая любовь, как известно, не ржавеет. Я, кстати, тоже, хотя и Железный. Уровень компонентов Prology всегда был выше среднего, при грамотном употреблении они гарантировали хороший результат. За два десятилетия изменилось многое, в том числе и подход к созданию продуктовых линеек — пионером этого процесса стала линейка компонентов KRAKEN, ориентированная на молодёжную аудиторию. А это — высокое качество звучания при умеренной цене, разумный набор функций и продуманный дизайн.

Но хватит лирики, перейдём к конструкции. Классический корпус «корыто» из алюминиевого профиля закрыт с двух сторон и снизу стальными крышками на винтах.

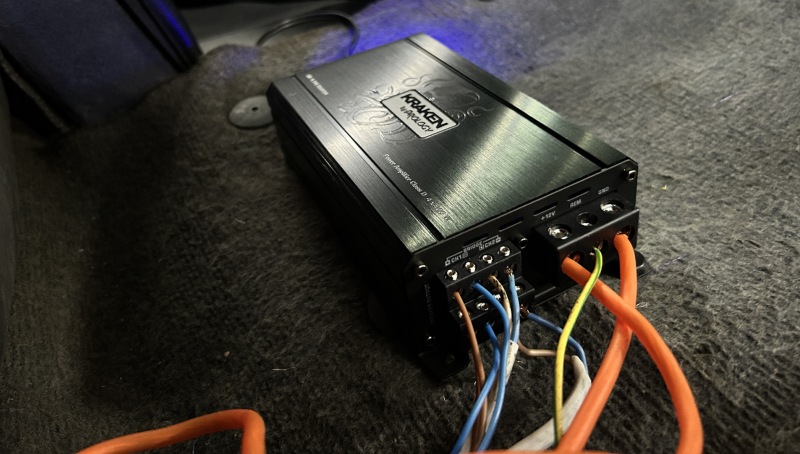

С одного торца — колодки для подключения питания и акустики, три ключа-шестигранника в комплекте. Предохранители установлены внутри корпуса

С другого торца — входы низкого и высокого уровня и управление кроссоверами. Обе пары каналов оснащены одинаково, возможна как широкополосная работа, так и регулируемые фильтры (ФНЧ или ФВЧ, полосового режима нет)

Монтаж довольно плотный, много SMD-компонентов. Источник питания общий для всех четырёх каналов. Два малогабаритных вилочных предохранителя установлены на плате — это можно только приветствовать. В усилителе есть защита от всех возможных неприятностей — перегрева, перегрузки, замыкания нагрузки. И если предохранитель вдруг сгорел — значит, проблема гораздо глубже, и нечего теребить Гондурас, надо нести в сервис

ИЗМЕРЕНИЯ

Начнём, как обычно, с кроссовера. Он в этом усилителе правильный, второй порядок сохраняется во всём диапазоне перестройки. Диапазон тоже выбран самый нужный, от 40 до 250 Гц — для систем «фронт+саб» или «фронт+тыл» больше не требуется. Хотя с диффузорными среднечастотниками можно организовать и фронт 2,5 полосы с пассивным кроссовером для пищалок. Полосовой режим работы не предусмотрен, или ФНЧ, или ФВЧ.

По факту диапазон перестройки оказался даже чуть шире заявки — от 35 до 280 Гц. Небольшой подъём АЧХ выше 10 кГц — результат компромиссного построения выходного фильтра усилителя, он должен работать с нагрузкой и 4 Ом, и 2 Ом

Теперь о мощности. Заявлены следующие показатели:

Эти цифры получены при одновременной нагрузке всех каналов, и естественным ограничителем здесь выступает уже блок питания (а он здесь общий для всех каналов). Случай этот скорее гипотетический, в жизни вероятность одновременной работы всех каналов с максимальной мощностью близка к нулю — особенно в системах с разделением спектра сигнала («фронт+саб») или в системах с многоканальным звуком.

Ещё в середине 70-х годов прошлого века между производителями аппаратуры и звукорежиссёрами было заключено джентльменское соглашение: все мощные низкочастотные звуки («бочку», бас-гитару) при сведении позиционировать в центр звуковой панорамы — так мощность стереоусилителя используется полнее, и запас мощности для той же громкости можно снизить.

В автомобильных усилителях пошли ещё дальше — один из каналов стереопары всегда выполняется инвертирующим, чтобы равномернее распределить нагрузку на «плюс» и «минус» встроенного преобразователя напряжения. А то, что при этом можно реализовать мостовое подключение нагрузки — это приятный бонус, следствие, а вовсе не причина такого решения.

В нашем тесте нагружался только один канал, поэтому результаты оказались заметно лучше заявки. Замеры сделаны для двух напряжений питания (аккумулятор и генератор):

Номинальная мощность по ГОСТ 23849-87 (который никто не отменял, и которому мы неукоснительно следуем) определяется при искажениях 1%, максимальная — при 10% (это уже по ТУ)

Так что у КРАКЕНА всё не просто честно, а мега-честно, с запасом. Редкое в наше время качество. Кстати, один именитый японский производитель недавно указал совершенно фантастическую мощность домашнего музыкального центра — правда, при искажениях 30%. Только сносочку про проценты напечатали в руководстве самым мелким шрифтом в самом дальнем углу. Ну прямо как в кредитном договоре…

Кстати, об искажениях. Как вы заметили, до 100 Вт они не превышают 0,1% — натуральный Hi-Fi. Последний штрих к измерениям — гармонические и интермодуляционные искажения. Эти измерения проведены при выходной мощности 25 Вт — это та мощность, которая в среднем требуется для хорошей акустики и хорошей громкости.

Спектр искажений почти ламповый — вторая и третья гармоника, немного пятой, остальные еле уловимы. Интермодуляционные искажения в основном второго порядка, продукты более высоких порядков практически отсутствуют (они отмечены красным цветом). Уровень продуктов интермодуляции ниже уровня гармоник, что в аналоговых усилителях вообще едва достижимо — там интермодуляция нередко в разы выше собственно гармоник

ЛИЧНЫЙ ОПЫТ

Так получилось, что измерения предшествовали прослушиванию, и полученное знание предопределило и строгое отношение к усилителю (с любимых — особый спрос), и выбор музыкального материала для прослушивания. При такой серьёзной заявке тестовые треки, естественно, только аудиофильские, и акустика была подключена не самая простая — домашние трёхполосные системы Tandberg с довольно сложным кроссовером.

Звучание усилителя чистое, незамутнённое, с прекрасной проработкой тонких деталей. На живых записях прекрасно передаётся «дыхание зала», атмосфера присутствия. Бас контролируется хорошо, усилитель без проблем «переварит» пассивные кроссоверы автомобильной акустики.

МЁД И ДЁГОТЬ

К конструкции претензий нет, разве что ключи-шестигранники трёх размеров. Но эту беду нужно пережить лишь один раз, при подключении усилителя. В остальном всё прекрасно — звучание, размеры, энергопотребление. Надо полагать, и остальные модели линейки не хуже.

Цена вопроса: 10 990 руб.
